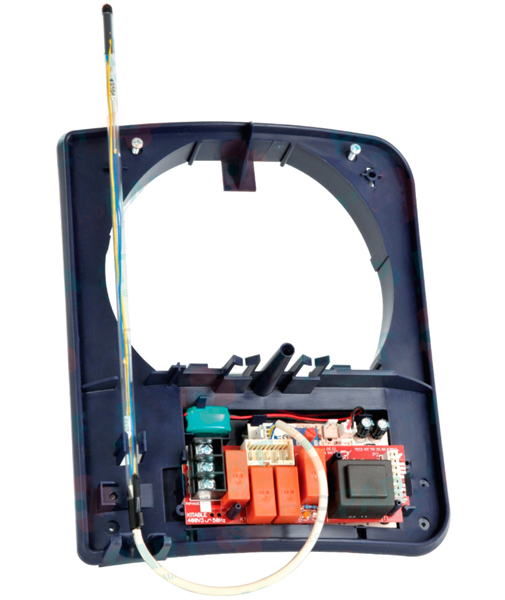

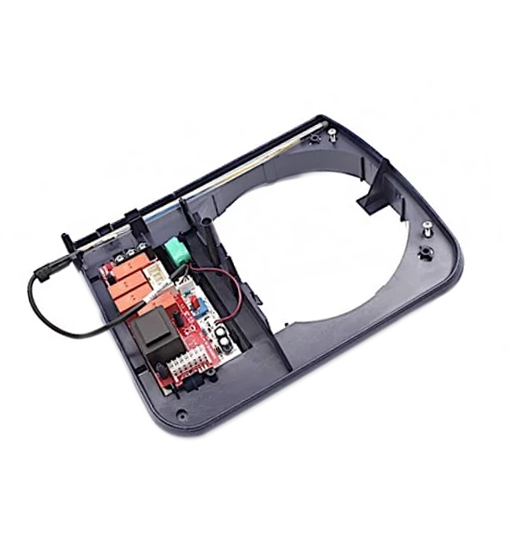

PLATINE ELECTRONIQUE ACI TRI CHAUFFE-EAU ATLANTIC 100/250L 099109

En stock

PLATINE ELECTRONIQUE ACI TRI CHAUFFE-EAU ATLANTIC 100/250L

Ref. 099109

Code Ean : 3666644025204

THERMOSTAT ELECTRONIQUE TRIPHASE Cumulus ATLANTIC ACI 100 à 300L TRIPHASE ATLANTIC VERTICAL SUR SOCLE :
152315 chauffe-eau ACI Vertical...

Voir les appareils compatibles

133.90 € TTC

Stock :

Disponible : Expédition immédiate

Rupture

Livraison sous 24H/48H

Quantité:

+ -

Ajouter au panier

Description complète

Appareils employant cette pièce

Informations de livraison

THERMOSTAT ELECTRONIQUE TRIPHASE

Cumulus ATLANTIC ACI 100 à 300L TRIPHASE

ATLANTIC VERTICAL SUR SOCLE :
152315 chauffe-eau ACI Vertical 150L
152320 chauffe-eau ACI VS 200L
152325 chauffe-eau ACI VS 250L
152330 chauffe-eau ACI VS 300L

ATLANTIC HORIZONTAL MURAL :
153310 chauffe-eau ACI VISIO Horizontal 100L
153410 chauffe-eau ACI Horizontal 100L
153315 chauffe-eau ACI HM 150L
153320 chauffe-eau ACI HM 200L

Les chauffe-eau électriques ACI (à Courant Imposé ) sont équipés d'un thermostat électronique qui a pour rôle la régulation de la température et l'optimisation du chauffage de l'eau. Cette platine électronique régule également l’alimentation de l'anode en titane.

Le thermostat électronique est équipé d'une sonde dans laquelle est incorporée une thermistance, une résistance dont la valeur ohmique est fonction de sa température. Une régulation électronique utilise cette variation afin d'enclencher ou de déclencher un contact d'alimentation de la résistance selon que la température est inférieure ou supérieure au réglage du thermostat.
Une seconde thermistance peut aussi être présente pour que le thermostat électronique puisse mesurer le contenu d'eau chaude disponible et ainsi optimiser la chauffe en fonction de l'utilisation.
Une dernière sonde à coefficient de température négatif (CTN) peut aussi équiper le chauffe-eau pour permettre l'affichage de la température de l'eau.

Votre chauffe-eau ne chauffe plus et vous n’avez pas d’eau chaude ?

Attention, le contrôle nécessite un travail sous alimentation. Il est nécessaire de prendre toutes les précautions d'usage.
Munissez-vous d'un tournevis plat, d'un tournevis cruciforme et d'un multimètre et vérifiez l’état de votre thermostat électronique.

ÉTAPE 1 : CONTRÔLEZ L’ALIMENTATION EN ENTRÉE DU THERMOSTAT
À l'aide d'un appareil de mesure multimètre, contrôlez l'alimentation à l'entrée du thermostat.
- Carte électronique triphasé : la tension doit être d'environ 400V.
Réglez le multimètre sur un calibre supérieur à 400 Volts (alternatif).
Si vous constatez une absence de tension à l’entrée du thermostat : l’origine du problème est liée à votre installation électrique. Controlez votre installation électrique.

ÉTAPE 2 : LA TENSION D'ALIMENTATION EST-ELLE CONFORME ?
- Le voyant est éteint : le thermostat est hors service. changez la carte thermostat.
- Le voyant est allumé : procédez à la vérification de la tension sur les bornes de la résistance entre le fil bleu et chaque fils rouge (voir étape 3 )

ÉTAPE 3 : VÉRIFICATION DE LA TENSION SUR LES BORNES DE LA RÉSISTANCE :
- Si la tension est d’environ 230 Volts, l’alimentation de la résistance est correcte. Vérifiez alors le fonctionnement de la résistance et procedez à son remplacement. (si votre chauffe-eau fonctionne en heure creuse, le mettre en marche forcée).
- Il n’y a pas de tension détectée sur les bornes de la résistance. La sonde ou le thermostat sont hors service. Procedez au remplacement de la sonde et du thermostat électronique.

ÉTAPE 4 : CONTRÔLEZ LA SONDE
Sortez la sonde de son logement (doigt de gant).
Vérifiez si la sonde n’est pas cassée ou humide : remplacez la sonde ou le thermostat.
La sonde est humide, trace de rouille ou de calcaire : remplacez la sonde, le thermostat et le corps de chauffe.
