Tout savoir sur la courroie de votre sèche linge ?

Vous entendez le moteur de votre Lave-linge mais le tambour ne tourne plus. Votre sèche linge affiche un code erreur sur la courroie ?

Ne paniquez pas, la courroie de votre appareil a probablement cédée. Il est tout a fait possible de la changer en quelques minutes. Pour remplacer la courroie de sèche linge, nous recommandons de vous procurer le schéma de montage afin de respecter toutes les spécifications des constructeurs.

A propos des courroies striées plates ou poly V:

Saviez-vous qu'il existe plusieurs centaines de modèles de courroies ?

de différentes longueurs, de différentes largeurs, de différents types élastiques ou non.

Courroie de sèche linge ou courroie de lave linge ?

Les courroies poly V type J équipent généralement les lave-linge et les courroies poly V type H équipent les sèche-linge.

Poly V type J
Poly V type J MA ou J EL = courroie élastique
Poly V type H
Poly V type H MA = courroie élastique
Poly V type H EL = courroie élastique
Poly V type EPH = courroie élastique

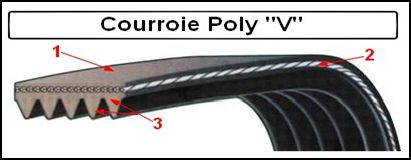

Dos en caoutchouc renforcé (élastomère) couleur Noire ou Polyuréthane ( courroie blanche)
Armature textile (âme en fibre)
Dents (assurent une parfaite adhérence sur la poulie moteur)

La courroie poly V est une courroie de transmission de puissance striée dans le sens de la longueur. Elle fonctionne par adhérence de la denture sur la poulie. Sa structure monobloc permet une répartition homogène de la tension au contact poulie/courroie

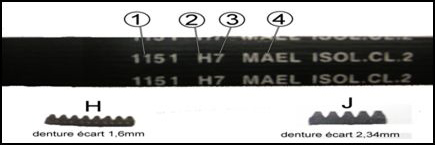

Comment interpréter les données d'une courroie?

On peut trouver au dos de chaque courroie plusieurs données inscrites. Celles-ci permettent l'identification de manière précise de chacune d'entre elles.

Voici comment décrypter ces données:

La marque: C'est celle du fabricant de la pièce: Hutchinson, Pirelli, Mégadyne, etc.
La longueur: (1) Exprimée en millimètres, elle correspond à la longueur totale de la courroie dépliée. Attention toutefois aux courroies dites "élastiques" car la longueur réelle peut cependant différer du marquage.
Le type: (2 et 4) Il est caractérisé par une ou deux lettres H, PH, PHE ... pour les courroies de sèche-linge et J, PJ... pour les courroies de lave -linge etc... Ces lettres déterminent certaines caractéristiques techniques de la courroie (Ecart entre deux dents, épaisseur). On peut trouver également les lettres EL ou MA, MAEL, PHE qui définissent la nature élastique de la courroie.
Le nombre de dents:(3) Noté après le type, il correspond au nombre de sommets de chaque dent.

Exemple: Sur une courroie de lave-linge on peut y lire les données suivantes : EL 1161 J5. On peut donc dire qu'il s'agit d'une courroie élastique (EL), sa longueur est de 1161 m/m monté (1161), le type est (J) et elle est dotée de 5 dents (5).

Les courroies élastiques :

Les courroies dites "élastiques" se tendent toutes seules et n’ont pas besoin de galet tendeur.

Une courroie élastique neuve est plus courte de quelques centimètres par rapport à l'ancienne car celle montée sur votre machine est détendue.

La courroie paraît trop courte mais en fait c'est la bonne dimension. ( la longueur indiquée sur le marquage correspond à celle de la courroie étirée au maximum )

Astuce de montage d'une courroie élastique :

Ne cherchez pas à détendre une courroie élastique à la main, vous n'y arriverez pas. Il faut la monter en force sur votre appareil.

Placez la courroie sur la petite poulie moteur puis commencez à la positionner sur le premier 1/3 de la grande poulie.

Bloquez la courroie sur la grande poulie et tournez le tambour de votre appareil. ( faites vous aider pour cette étape)

Il faut donc forcer le mouvement ! La Courroie va se tendre et finir par se positionner d'un coup.

Effectuez plusieurs rotations du tambour afin de vérifier que l'alignement entre les 2 poulies est correct.

Commandez vos courroies de lave-linge

Autre type : Les courroies Trapézoïdale

On peut également trouver dans les appareils ménager un autre type de courroie : La trapézoïdale. Mais ce modèle de courroie n'est plus utilisé sur les appareils nouvelle génération, car elles sont moins efficaces dans les phases d'essorages à haute vitesse.

Chez NPM, nous avons plus de 200 modèles de courroies en stock. Ce sont des courroies pour les sèche-linge et les lave-linge de toutes marques Ariston, Indesit, Whirlpool, Brandt, Beko, Bosch, Candy, Vedette, Arthur Martin, Electrolux etc.

Notez que les courroies les plus courantes sont les suivantes :
